螺紋在日常生活中使用廣泛,所以市場上的螺紋產品種類繁多,而檢測螺紋的標準也是參差不齊。傳統的螺紋檢測方法普遍是用螺紋通止規來檢定,自從螺紋綜合測量機的問世以來,螺紋綜合參數的測量也變得更加標準化。螺紋的檢測方法可分為哪幾種呢?我們來對比一下市面上檢測螺紋用的比較多的三種方法:

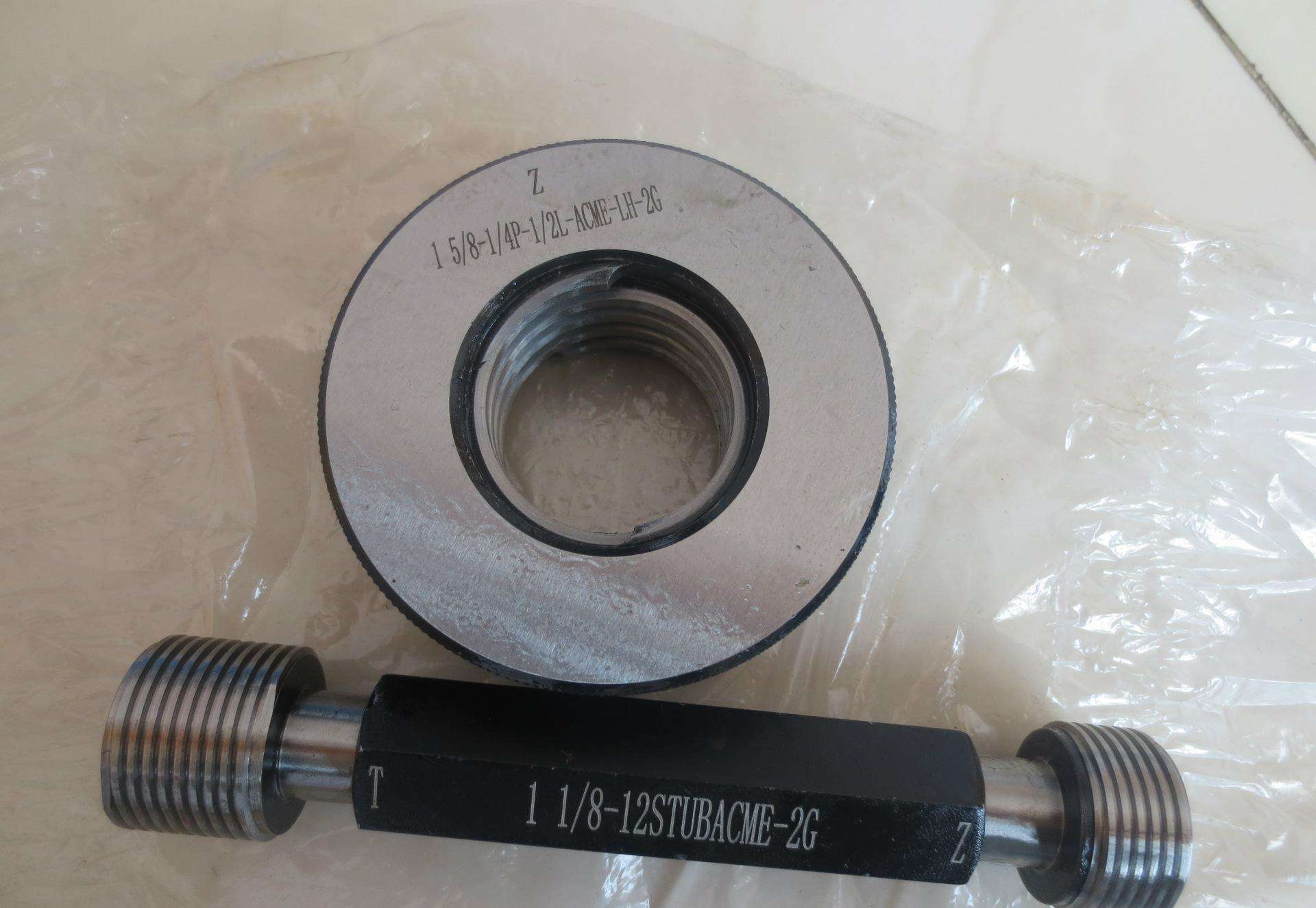

一、使用螺紋通止規檢測法:
這種檢測螺紋的方法是比較傳統的,也是使用的比較多的方法。在檢測螺紋時,先使用通端,如果量規的通端正好可以通過,止端通不過,在理論上這個螺紋工件就是符合要求了。

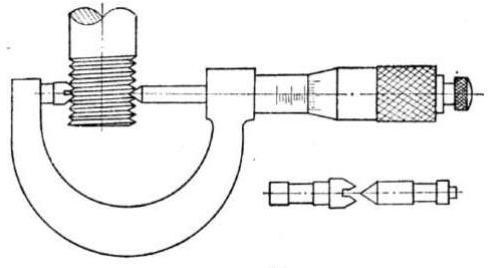

二、使用螺紋千分尺檢測法:
此方法使用螺紋千分尺檢測螺紋工件的中徑,普遍測量三角螺紋,檢測方法和外徑千分尺相同,有兩個與螺紋牙形角相同的觸頭,一個呈圓錐體,一個呈凹槽,可以調整不同距離大小的測量觸頭,供不同的牙型角和螺距選用。檢測螺紋時,把螺紋千分尺的兩個觸頭調整好位置,正好卡住螺紋的牙形面上,得到的參數就是該螺紋中徑的實際尺寸。
三、螺紋三針(雙針)

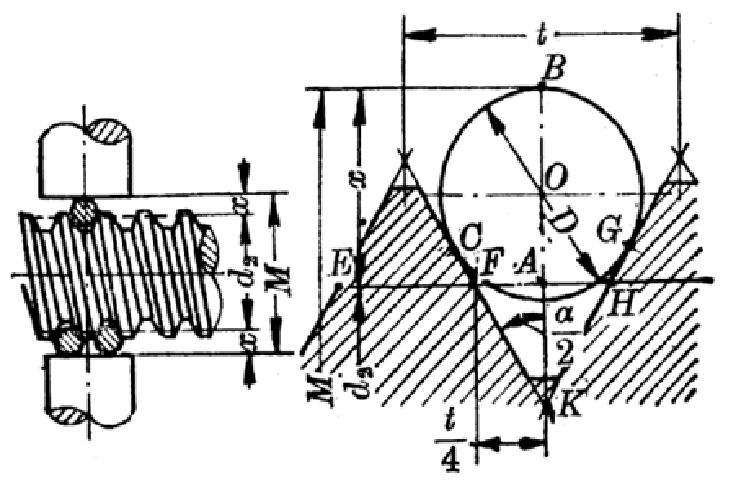

三針測量外螺紋中徑是一種間接測量螺紋中徑的方法。
測量時,將三根精度很高、直徑相同的量針?lè)旁诒粶y(cè)螺紋的牙凹中,用測量外尺寸的計量器具如千分尺、機械比較儀、光較儀、測長儀等測量出尺寸 。再根據被測螺紋的螺距 、牙形半角 和量針直徑 ,計算出螺紋中徑 。
用三針?lè)y(cè)量螺紋中徑,可按以下步驟進行:
1.根據被測螺紋的螺距,計算并選擇合適的量針直徑。
2.擦凈被測螺紋,并夾持在支架上。
3.擦凈杠桿千分尺,并調整零位。
4.將量針?lè)謩e放入螺紋溝槽內,旋轉杠桿千分尺的微分筒,使兩測頭與量針接觸,然后讀出M值。
5.在同一截面相互垂直的兩個方向上分別測出M值,并將其平均值代入公式計算出螺紋中徑。
6.判斷被測螺紋中徑的合格性。
