自攻、自鉆螺紋的主要幾何參數

來源: 時間:2020-08-12 10:40:51 瀏覽次數:

自攻、自鉆螺紋的主要幾何參數

大徑/牙外徑(d1),為螺紋牙頂重合的假想圓柱直徑。螺紋大徑基本代表螺紋尺寸的公稱直徑。
小徑/牙底徑(d2):為螺紋牙底重合的假想圓柱直徑。
牙距:為相鄰牙在中經線上對應兩點的軸向距離。在英制中以每一英寸(4mm)內的牙數來表明牙距。

下表列舉常用規格的牙距(公制)牙數(英制)

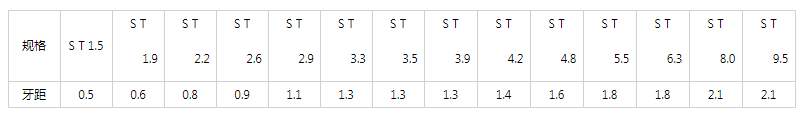

1、公制自攻牙:

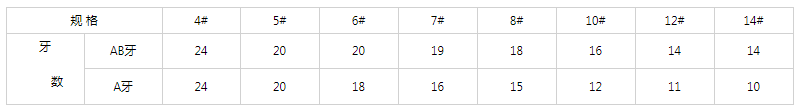

2、英制自攻牙:

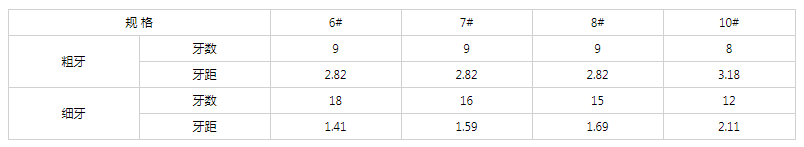

3、日標墻板釘:

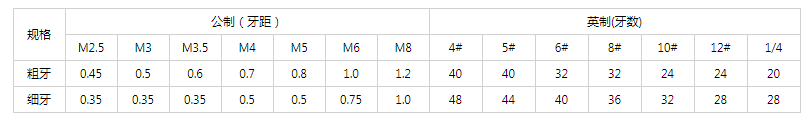

4、機械螺絲(機械牙):


5、鉆尾螺絲:鉆尾螺絲有CSD(機械牙),BSD(自攻AB牙)兩種。其牙距或牙數可分別參考機械螺絲(CSD牙)和自攻螺絲(BSD牙)。

(四)、牙山角度和尾尖角度:牙山角為牙側與牙側間的夾角、尾尖角為螺紋未端尖角。

1、自 攻 牙:牙山角度為60O,尾尖角度為45 O±5 O

2、墻 板 釘:牙山角度為60O,(也可依客戶要求生產,如45 O±5 O)尾尖角度為 25 O±3O。

3、夾 板 釘:(Chip board screws)牙山角度為40 O±3 O,尾尖角度為25O±3 O 或34O  ±3O(客戶特殊要求)。

4、鉆尾螺絲:牙山角度為60 O±5 O,尾部針對不同規格的產品選用不同型號的夾尾針,夾尾的主要幾何參數為夾尾徑和伸出量。
